I tubi T8 LED sostituiscono direttamente i tubi fluorescenti convenzionali senza bisogno di modifiche circuitali e producono un sostanzioso risparmio sulla bolletta elettrica

La struttura in alluminio e lo schermo trasparente in policarbonato comportano una leggerezza e robustezza eccezionale. Lo schermo, oltre che completamente trasparente è disponibile anche nella versione bianco opaco, oppure trasparente zigrinato.

Con queste lampade si ottengono risparmi in bolletta intorno al 50% ed una vita sicuramente superiore ai tubi fluorescenti convenzionali.

Parametri principali

Codice	Dimensione	potenza	tensione	n.LED	Colore	Lumen
AZ-T1N	600 mm Ø26 mm	10 W	230Vac	45 SMD2835	2700-3300K 6000-6500K	900 950
AZ-T2N	900 mm Ø26 mm	12 W	230Vac	60 SMD2835	2700-3300K 6000-6500K	1200 1300
AZ-T3N	1200 mm Ø26 mm	18 W	230Vac	105 SMD2835	2700-3300K 6000-6500K	1900 2050
AZ-T4N	1500 mm Ø26 mm	24 W	230Vac	120 SMD2835	2700-3300K 6000-6500K	2400 2500
altro	su richiesta	su richiesta	230Vac	-	su richiesta	-

Caratteristiche elettriche

Sorgente luminosa	Alimentazione (Vac)	Color Rendering Index	PFC	Vita media
Super Brightness LED	180-265	>80	>0,95	>50000 ore

Temperatura di lavoro	Temperatura di stoccaggio	Open Protection	Protezione dal corto circuito	LED
-20℃ +85℃	0℃ +65℃	OK	OK	EPISTAR

Dati fotometrici relativi a 2000 lumen

spettro led

INFORMAZIONI GENERALI

L’utilizzazione corretta e sicura dei tubi della famiglia RL-TXC implica il rispetto delle istruzioni contenute in questo manuale.
Evitare di lasciar cadere il dispositivo, anche se imballato, o di fargli subire dei colpi più o meno violenti.
Tenerlo lontano da eccessiva umidità e soprattutto non bagnare le parti essendo soggette alla tensione di rete.
Le operazioni di montaggio, smontaggio, controllo e riparazione dei componenti elettrici sono strettamente riservate a personale qualificato.
Staccare l’apparecchio dalla corrente elettrica prima di qualsiasi intervento tecnico o di manutenzione.
Pericolo di tensione all’interno dell’apparecchio, non aprirlo per nessun motivo!
L’apparecchio è costruito per una tensione di 180 ÷ 265 volt 50 Hz.
In caso di sospetta anomalia, contattare il nostro servizio tecnico o un tecnico qualificato.

VERIFICATE, NEL CASO NECESSITI ESEGUIRE UNA QUALSIASI MANUTENZIONE, CHE LA TENSIONE VENGA TOLTA PRIMA DI INTERVENIRE SULL’APPARECCHIO.

Per garantire la sicurezza e la massima funzionalità del prodotto, assicuratevi che il montaggio, le modifiche e le riparazioni, vengano effettuate da personale qualificato.
Il contenuto di questo file è suscettibile di modifiche senza alcun preavviso.
Tutte le riproduzioni anche quelle parziali sono proibite senza l’autorizzazione del fabbricante. IMPORTANTE: l'impianto di alimentazione deve essere conforme alle norme vigenti e realizzato a regola d'arte secondo quanto previsto dal decreto legge 22 gennaio 2008 n.37 (ex legge 46/90).

Istruzioni per l’installazione

I tubi LED possono essere installati in plafoniere e lampadari nuovi o progettati per tubi fluorescenti convenzionali.

In funzione del tipo di circuiteria devono essere effettuate le seguenti semplici operazioni:

Caso A) Sostituzione del tubo fluorescente convenzionale in una plafoniera con starter:

È soltanto necessario sostituire lo starter con la versione da noi fornita, quindi è possibile inserire il tubo LED.

Può realizzarsi un piccolo risparmio aggiuntivo di energia riducendo le perdite resistive del reattore.

Bisogna rimuovere lo starter tramite una leggera rotazione in senso antiorario come mostrato nelle figure 1,2 e 3 ed inserire lo starter da noi fornito.

Fig1 Fig2 Fig3

Il reattore è praticamente ininfluente, se si vuole escludere comunque, è sufficiente estrarre un filo da uno dei due connettori e collegarlo all’altro come mostrato nelle figure seguenti, questa operazione comporta la perdita della certificazione CE della plafoniera.

Fig1 Fig2 Fig3

Fig4 Fig5 Fig6

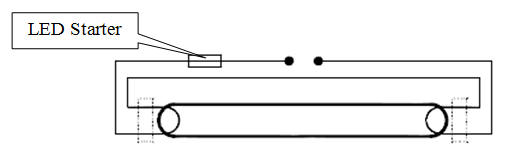

Schema elettrico

Nel caso di plafoniera a doppio tubo

Caso B) Sostituzione del tubo fluorescente convenzionale in una plafoniera con reattore elettronico: In questo tipo di plafoniera non è presente lo starter. Bisogna escludere il reattore elettronico tramite l’utilizzo di una morsettiera (mammut), quindi operare come nel caso A secondo lo schema elettrico seguente (questa operazione comporta la perdita della certificazione CE della plafoniera.)

Schema elettrico

Caso C) Collegamento diretto minimo:

In particolari applicazioni può essere comodo alimentare il tubo da un solo lato, come indicato nello schema seguente:

In questo tipo di collegamento bisogna inibire la possibilità d’inserire il tubo dal lato sbagliato poiché provocherebbe un corto circuito.

Questo lavoro deve essere effettuato da personale abilitato
Assicurarsi di aver disconnesso l’alimentazione generale.
Rimuovere la lampada convenzionale
Rimuovere il condensatore per la correzione del fattore di potenza (se installato)
Ricablare la plafoniera come indicato nello schema elettrico
Usare lo Starter fornito oppure un normale fusibile da 250V, T2A
Il tubo LED su un estremo ha i due pin per l’alimentazione, sull’altro estremo i due pino sono connessi fra loro, bisogna assolutamente fare attenzione ad inserire il tubo con il lato dei due pin connessi fra loro nell’attacco non alimentato
Lo starter LED oppure il fusibile 250V, T2A è necessario per la sicurezza, in quanto, nel caso in cui i l tubo fosse inserito al contrario rispetto a quanto indicato, si produrrebbe un corto circuito all’accensione.
Non inserire un tubo fluorescente convenzionale in una plafoniera cablata in questo modo perché verrebbe immediatamente distrutto.
